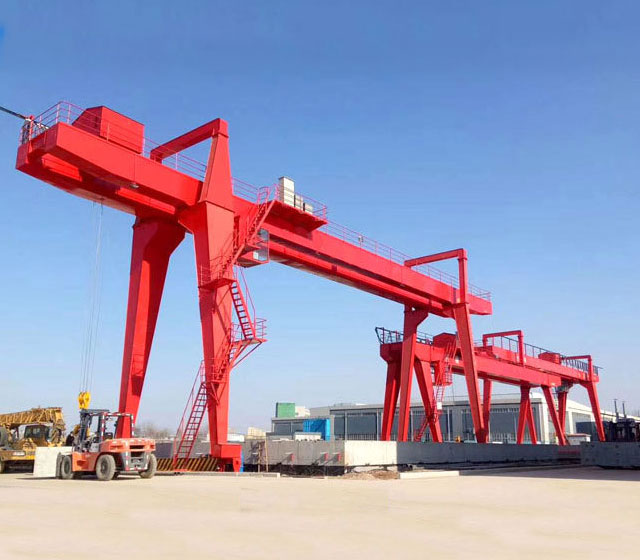

MG型雙梁吊鉤門式起重機簡介 SKetch
技術規格 Technical Specifications
| 起重量 | t | 5 |
| 跨度 | m | 18 | 22 | 26 | 30 | 35 |
| 起升高度 | m | 10 |
| 工作制度 | A5 |
| 速度 | 起升 | m/min | 12.31 |
| 小車運行 | 44 |
| 大車運行 | 60 |
| 電動機 | 起升 | 型號kw | YZRW160L-6/11 |
| 小車運行 | YZR132M1-6/2.5 |
| 大車運行 | YZR160L-6/2×13 | YZR180L-6/2×17 |
| 總重 | kg | 51083 | 55153 | 58615 | 65675 | 72197 |
| 大輪壓 | 28830 | 25264 | 26496 | 28980 | 31551 |
| 主要尺寸 | LI | m | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 |
| L | 6.94 | 7.94 | 8.94 | 9.94 | 10.94 |
| H | 13.382 | 13.382 | 13.382 | 13.532 | 13.782 |
| 起重量 | t | 8 |
| 跨度 | m | 18 | 22 | 26 | 30 | 35 |
| 起升高度 | m | 10 |
| 工作制度 | A5 |
| 速度 | 起升 | m/min | 12.53 |
| 小車運行 | 44 |
| 大車運行 | 60 |
| 電動機 | 起升 | 型號kw | YZRW180L-6/15 |
| 小車運行 | YZR132M1-6/2.5 |
| 大車運行 | YZR160L-6/2×13 | YZR180L-6/2×17 |
| 總重 | kg | 51809 | 56077 | 62144 | 66328 | 75605 |
| 大輪壓 | 26275 | 27775 | 29971 | 31465 | 34781 |
| 主要尺寸 | LI | m | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 |
| L | 6.94 | 7.94 | 8.94 | 9.94 | 10.94 |
| H | 13.382 | 13.382 | 13.532 | 13.682 | 13.882 |
| 起重量 | t | 10 |
| 跨度 | m | 18 | 22 | 26 | 30 | 35 |
| 起升高度 | m | 10.5 |
| 工作制度 | A5 |
| 速度 | 起升 | m/min | 10.45 |
| 小車運行 | 44.5 |
| 大車運行 | 60 |
| 電動機 | 起升 | 型號kw | YZRW200L-6/22 |
| 小車運行 | YZR132M2-6/4 |
| 大車運行 | YZR180L-6/2×13 | YZR180L-6/2×17 |
| 總重 | kg | 52528 | 56445 | 63347 | 68114 | 77564 |
| 大輪壓 | 28173 | 29614 | 32067 | 34027 | 37303 |
| 主要尺寸 | LI | m | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 |
| L | 6.94 | 7.94 | 8.94 | 9.94 | 10.94 |
| H | 13.382 | 13.432 | 13.582 | 13.782 | 13.932 |
技術規格 Technical Specifications
| 起重量 | 主 | t | 12.5 |
| 副 | | |
| 跨度 | m | 18 | 22 | 26 | 30 | 35 |
| 起升高度 | 主 | | 10 |
| 副 | | |
| 工作制度 | A5 |
| 速度 | 起升 | 主
| m/min | 10.45 |
| 副 | |
| 小車運行 | 44.5 |
| 大車運行 | 60 |
| 電動機 | 起升 | 主 | 型號kw | S3 | YZRW200L-6/22 |
| S4 |
| 副 | S3 | |
| S4 |
| 小車運行 | S4 | YZR132M-6/4 |
| S3 |
| 大車運行 | S3
| YZR160L-6/2×13 | YZR180L-6/17×2 |
| S4 |
總量
| kg | 53028 | 63514 | 68436 | 74841 | 78610 |
| 大輪壓 | 30121 | 33610 | 35665 | 37980 | 39463 |
| 薦用鋼軌 | QU70 |
| 電源 | 三相交流380V 50Hz |
| 主要尺寸 | L1 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 |
| L | 6.94 | 7.94 | 8.94 | 9.94 | 10.94 |
| L2 | | | | | |
| L3 | | | | | |
| H | 13.282 | 13.532 | 13.782 | 13.882 | 19.936 |
| H1 | | | | | |
| H2 | | | | | |
| 起重量 | 主 | t | 16 |
| 副 | | 3.2 |
| 跨度 | m | 18 | 22 | 26 | 30 | 35 |
| 起升高度 | 主 | | 11 |
| 副 | | 11 |
| 工作制度 | A5 |
| 速度 | 起升 | 主
| m/min | 10.39 |
| 副 | 12.31 |
| 小車運行 | 36.5 |
| 大車運行 | | |
| 電動機 | 起升 | 主 | 型號kw | S3 | YZRW225M-6 | 30kw |
| S4 | 28kw |
| 副 | S3 | YZRW160L-6/11 |
| S4 |
| 小車運行 | S4 | YZRW160M1-6 | 5.5kw |
| S3 | 5.89kw |
| 大車運行 | S3
| YZR180L-6/15×2 | YZR200L-6/22×2 |
| S4 | YZR180L-6/12.4×2 |
總量
| kg | 70604 | 74365 | 80642 | 87788 | 97675 |
| 大輪壓 | 38855 | 40176 | 42630 | 45505 | 47600 |
| 薦用鋼軌 | QU70 |
| 電源 | 三相交流380V 50Hz |
| 主要尺寸 | L1 | 5 | 6 | 7 | 8 | 9 |
| L | 8.596 | 9.596 | 1.596 | 11.596 | 12.596 |
| L2 | 5.88 | 6.88 | 7.88 | 8.88 | 9.88 |
| L3 | 4.12 | 5.12 | 6.12 | 7.12 | 8.12 |
| H | 13.762 | 13.816 | 14.012 | 14.262 | 14.266 |
| H1 | 9.45 | 9.50 | 9.70 | 9.75 | 9.754 |
| H2 | 11.698 | 11.748 | 11.948 | 11.998 | 12.002 |
| 起重量 | 主 | t | 20 |
| 副 | | 5 |
| 跨度 | m | 18 | 22 | 26 | 30 | 35 |
| 起升高度 | 主 | | 11 |
| 副 | | 11 |
| 工作制度 | A5 |
| 速度 | 起升 | 主
| m/min | 9.52 |
| 副 | 12.31 |
| 小車運行 | 36.5 |
| 大車運行 | | |
| 電動機 | 起升 | 主 | 型號kw | S3 | YZRW250M1-6 | 37kw
|
| S4 | 33kw |
| 副 | S3 | YZRW1601-6/11 |
| S4 |
| 小車運行 | S4 | YZR160M1-6 | 5.5kw |
| S3 | 5.8kw |
| 大車運行 | S3
| YZR180L-8/15×2 | YZR200L-6/22×2 |
| S4 | YZR180L-6/15×2 |
總量
| kg | 71260 | 76866 | 82515 | 91426 | 101120 |
| 大輪壓 | 43497 | 46098 | 48324 | 51630 | 55349 |
| 薦用鋼軌 | QU70 |
| 電源 | 三相交流380V 50Hz |
| 主要尺寸 | L1 | 5 | 6 | 7 | 8 | 9 |
| L | 8.596 | 9.596 | 10.596 | 11.596 | 12.596 |
| L2 | 5.98 | 6.98 | 7.98 | 8.98 | 9.98 |
| L3 | 4.02 | 5.02 | 6.02 | 7.02 | 8.02 |
| H | 13.762 | 14.012 | 14.162 | 14.266 | 14.466 |
| H1 | 9.45 | 9.70 | 9.65 | 9.754 | 9.954 |
| H2 | 11.698 | 11.948 | 11.898 | 12.002 | 12.202 |
技術規格 Technical Specifications
| 起重量 | 主 | t | 32 |
| 副 | 8 |
| 跨度 | m | 18 | 22 | 26 | 30 | 35 |
| 起升高度 | 主 | | 11 |
| 副 | | 11 |
| 工作制度 | A5 |
| 速度 | 起升 | 主
| m/min | 7.83 |
| 副 | 12.53 |
| 小車運行 | 37.1 |
| 大車運行 | 52.53 | 53.25 |
| 電動機 | 起升 | 主 | 型號kw | S3 | YZRW250M2-6 | 45kw |
| S4 | 42kw |
| 副 | S3 | YZRW180L-6，15kw |
| S4 |
| 小車運行 | S4 | YZR160M2-6，75kw |
| S3 |
| 大車運行 | S3
| YZR160L-6/11×4 | YZR180L-6/15×4 |
| S4 |
總量
| kg | 86108 | 91487 | 102903 | 1184495 | 131964 |
| 大輪壓 | 27792 | 28669 | 29553 | 31303 | 34300 |
| 薦用鋼軌 | QU70 |
| 電源 | 三相交流380V 50Hz |
| 主要尺寸 | L1 | 5 | 6 | 7 | 8 | 9 |
| L | 8.671 | 9.671 | 10.671 | 11.671 | 12.671 |
| L2 | 5.937 | 6.937 | 7.937 | 8.937 | 9.937 |
| L3 | 4.063 | 5.063 | 6.063 | 7.063 | 8.063 |
| H | 14.012 | 14.262 | 14.366 | 14.466 | 14.716 |
| H1 | 9.7 | 9.75 | 9.854 | 9.954 | 9.904 |
| H2 | 11.948 | 11.998 | 12.102 | 12.202 | 12.152 |
| 起重量 | 主 | t | 40 |
| 副 | 8 |
| 跨度 | m | 18 | 22 | 26 | 30 | 35 |
| 起升高度 | 主 | | 11 |
| 副 | | 11 |
| 工作制度 | A5 |
| 速度 | 起升 | 主
| m/min | 6.24 |
| 副 | 12.53 |
| 小車運行 | 37.1 |
| 大車運行 | 52.53 | 53.25 |
| 電動機 | 起升 | 主 | 型號kw | S3 | YZRW250M2-6 | 45kw |
| S4 | 42kw |
| 副 | S3 | YZRW180L-6，15kw |
| S4 |
| 小車運行 | S4 | YZR160M2-6，75kw |
| S3 |
| 大車運行 | S3
| YZR160L-6/11×4 | YZR180L-6/15×4 |
| S4 |
總量
| kg | 92424 | 97744 | 112066 | 124096 | 139650 |
| 大輪壓 | 31161 | 31909 | 35128 | 37897 | 39930 |
| 薦用鋼軌 | QU70 |
| 電源 | 三相交流380V 50Hz |
| 主要尺寸 | L1 | 5 | 6 | 7 | 8 | 9 |
| L | 8.871 | 9.871 | 10.871 | 11.871 | 12.871 |
| L2 | 6.157 | 7.157 | 8.157 | 9.157 | 10.157 |
| L3 | 3.834 | 4.834 | 5.834 | 6.834 | 7.834 |
| H | 14.162 | 14.266 | 14.47 | 14.22 | 14.82 |
| H1 | 9.65 | 9.754 | 9.958 | 9.9.8 | 10.008 |
| H2 | 11.898 | 12.002 | 12.206 | 12.256 | 12.256 |
| 起重量 | 主 | t | 50 |
| 副 | 12.5 |
| 跨度 | m | 18 | 22 | 26 | 30 | 35 |
| 起升高度 | 主 | | 11 |
| 副 | | 11 |
| 工作制度 | A5 |
| 速度 | 起升 | 主
| m/min | 5.78 |
| 副 | 10.45 |
| 小車運行 | 37.6 |
| 大車運行 | 52.53 | 53.25 |
| 電動機 | 起升 | 主 | 型號kw | S3 | YZRW280M-8 | 55kw |
| S4 | 52kw |
| 副 | S3 | YZRW200L-6 | 22kw |
| S4 | 21kw |
| 小車運行 | S4 | YZR160L-6，11kw |
| S3 |
| 大車運行 | S3
| YZR160L-6/11×4 | YZR180L-6/15×4 |
| S4 |
總量
| kg | 95096 | 103171 | 113423 | 132198 | 147637 |
| 大輪壓 | 35363 | 36959 | 39130 | 12351 | 45114 |
| 薦用鋼軌 | QU70 |
| 電源 | 三相交流380V 50Hz |
| 主要尺寸 | L1 | 5 | 6 | 7 | 8 | 9 |
| L | 9.017 | 10.017 | 11.017 | 12.017 | 13.017 |
| L2 | 6.274 | 7.274 | 8.274 | 9.274 | 10.274 |
| L3 | 3.726 | 4.726 | 5.726 | 6.726 | 8.726 |
| H | 14.162 | 14.366 | 14.47 | 14.72 | 14.824 |
| H1 | 9.65 | 9.854 | 9.958 | 9.908 | 10.012 |
| H2 | 11.898 | 12.102 | 12.206 | 12.156 | 12.26 |
MG型雙梁吊鉤門式起重機
MG型雙梁吊鉤門式起重機 2021-2-22 本文被閱讀 2557 次
