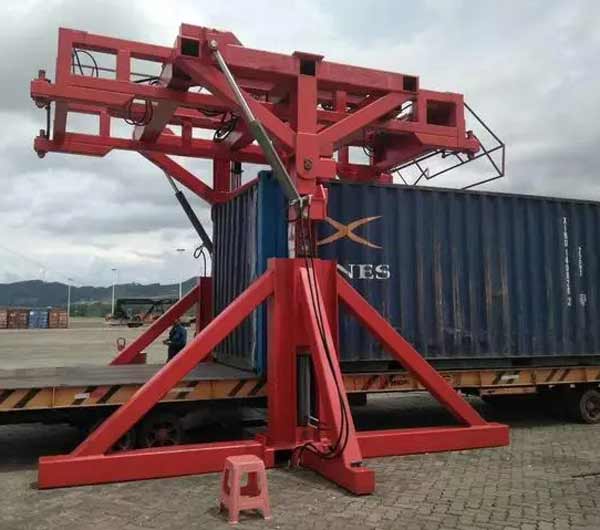

集裝箱翻轉機

1.介紹說明：

集裝箱翻轉機，是通過專用翻轉設備將集裝箱90°倒立于地面，然后通過傳送帶，將貨物直接運送到箱內，貨物裝滿后，再翻轉回來。這種裝貨方式，方便快捷。

2.規格分類：

按大小分為20英尺，40英尺，按車位分為單車位雙車位。

3.使用說明：

1、確定各部件正常后，接通電源，按下起動按鈕，電機啟動。

2、電機啟動后首先進行預熱，冬季為5分鐘，夏季為3分鐘，預熱后所有的液壓缸需要完全伸出和收回2-3次才能進行工作。全部液壓缸伸出后觀察液壓油油位，當?shù)陀谟拖涞?/3時應及時補充液壓油。

3、操作手柄時嚴禁急速，過度用力，或斷斷續續的用力，應緩慢的壓下（或抬起）手柄。不得同時操作兩只或以上的手柄。

4.操作步驟：

（1）首先調節翻轉缸使主吊架與地面平行，（上翻轉缸需要處于收回狀態）

（2）調節拉伸缸使主吊架運行至需要停車位置的上方。

（3）調節主升降缸使主吊架上升至接近上限。

（4）按規定位置停放車輛。

（5）降下主升降缸，使主吊架離集裝箱頂約10cm。

（6）調節縱調與微調缸，使插鎖與集裝箱吊耳對齊。

（7）降下主升降缸，使4個插鎖插進集裝箱吊耳中，并保證4個插鎖都插到位。

（8）鎖緊插鎖，注意觀察鎖具指針，指針不到位，禁止進行下一步操作。

（9）升起主升降缸約20cm。

（10）操作拉伸缸使其到達翻轉位置。

（11）打開集裝箱門，安裝好別門器。

（12）確認集裝箱無卡滯后根據集裝箱門方向進行翻轉操作（在翻轉下缸完全伸出前禁止伸出翻轉上缸。反方向操作時，翻轉上缸完全收回前禁止收回翻轉下缸。在翻轉下缸完全伸出后需要持續加壓2-3秒，翻轉上缸完全收回后也需要加壓2-3秒，以進行蓄壓），翻轉大約30°時升起主升降缸至接近上限。

（13）翻轉至集裝箱與地面垂直后停止翻轉操作降下主升降缸使集裝箱落到下橫梁上開始裝箱。（如果集裝箱落到下橫梁上之前，上橫梁接觸到汽車車梁，應停止降主升降缸，降下縱調缸，使集裝箱落到下橫梁上）。

（14）裝箱結束后，進行操作前需要檢查4個插鎖位置，確保其在鎖緊狀態。

（15）上升主升降缸至接近高位置。
